Bimetalový termostat 170 °C s prírubou, automatický reset

Pevná teplota 170 °C a žiadne nastavovanie: termostat, ktorý spína ohrev stále rovnako, deň za dňom.

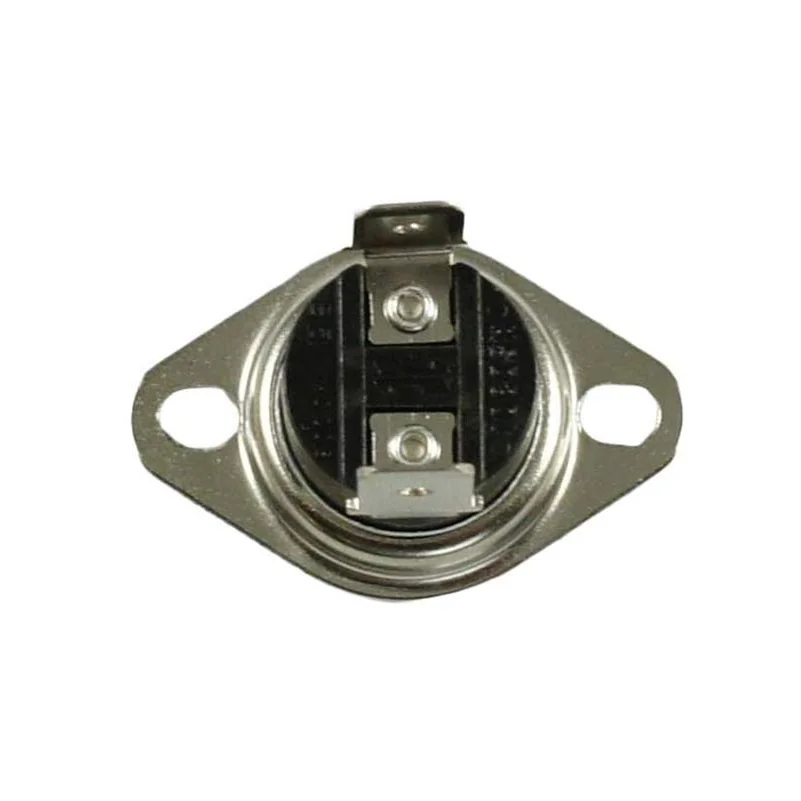

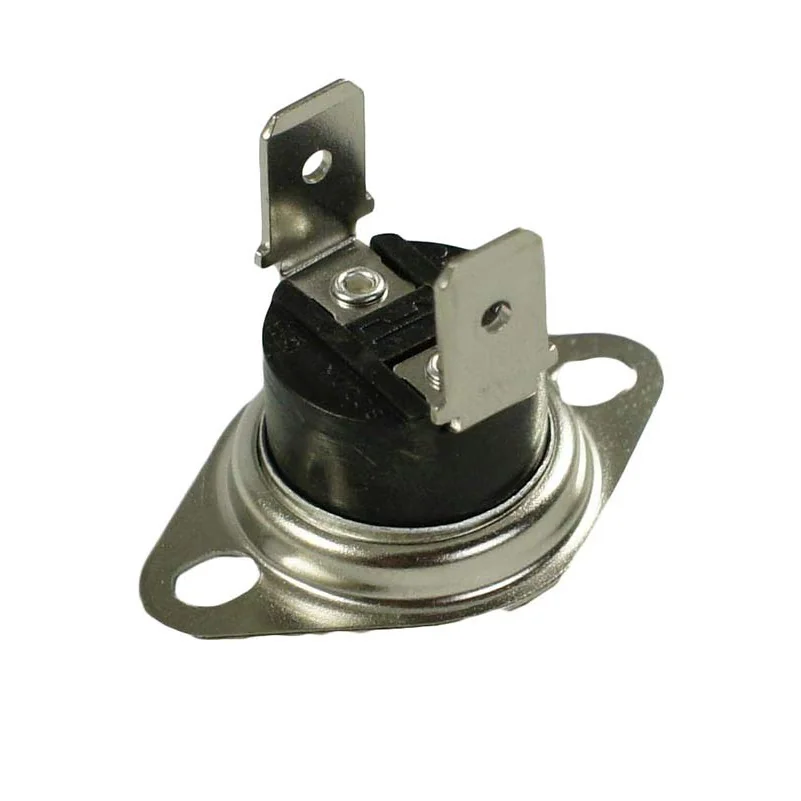

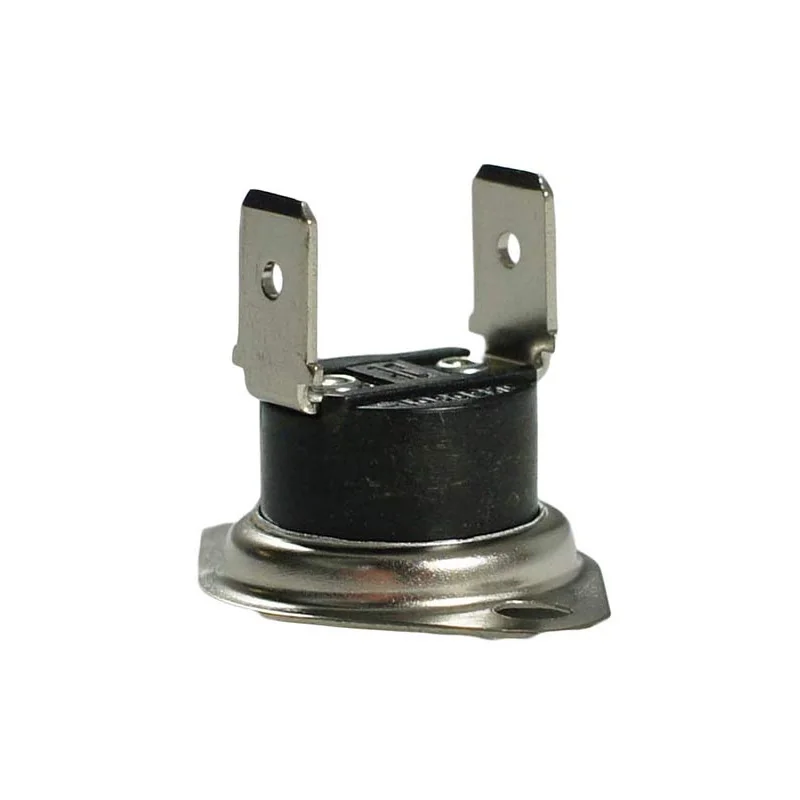

Diskový bimetalový termostat s pevnou vypínacou teplotou 170 °C a automatickým resetom. Kovové snímacie dno, príruba s dvoma otvormi na priskrutkovanie k telesu alebo kotlíku, dva ploché konektory Faston 6,3 mm, jednopólový rozpínací kontakt. Vymieňa sa kus za kus bez nastavovania.

Ako funguje. Bimetalový disk v kovovom dne termostatu sa pri nastavenej teplote mžikovo prehne a rozopne kontakt. Teplotu sníma dotykom, preto musí dno celou plochou priliehať na teleso, kotlík alebo dosku. Po ochladení o spínaciu diferenciu (pri tomto type bežne 14 až 22 K) sa disk vráti a kontakt znova zopne, termostat teda spína ohrev v cykloch sám.

Kde sa používa. Ako prevádzkový termostat kotlíkov vyvíjačov, ohrevných telies a parných okruhov žehliacej techniky. Teplota 170 °C musí zodpovedať pôvodnému kusu, hodnota býva vyrazená na tele. Ostatné teploty s automatickým resetom: 80 °C, 90 °C, 130 °C, 135 °C, 140 °C, 150 °C, 160 °C.

Ako vybrať. Prevádzkový termostat s automatickým resetom spína ohrev v cykloch a nie je bezpečnostným prvkom. Havarijná verzia s rovnakou teplotou a manuálnym resetom je termostat 170 °C s manuálnym resetom. Pri montáži natrite dno teplovodivou pastou a dotiahnite obe skrutky, inak termostat meria nižšiu teplotu, než má teleso.
