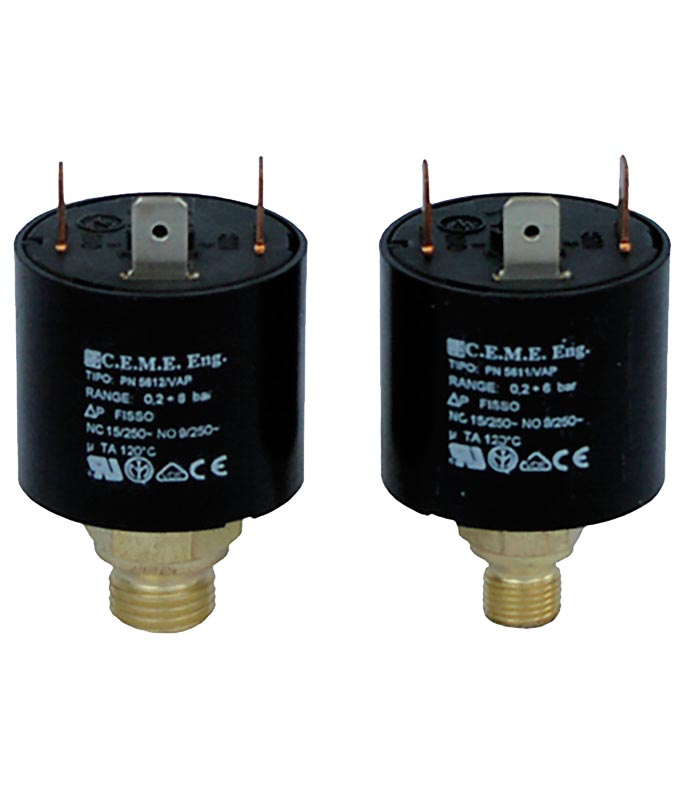

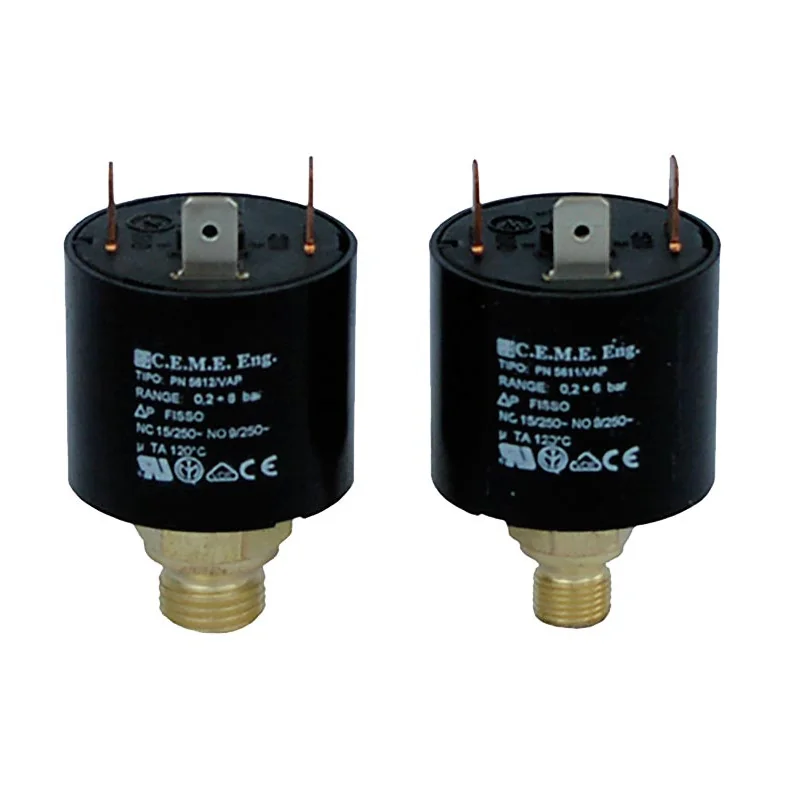

Presostat 1/8" CEME, 0,2 až 0,6 MPa, pevná diferencia

Kompaktný presostat, ktorý v žehliacich súpravách a vyvíjačoch rozhoduje, kedy sa ohrev zapne a kedy vypne.

Membránový tlakový spínač CEME so závitom 1/8", nastaviteľný v rozsahu 0,2 až 0,6 MPa (2 až 6 bar) s pevnou spínacou diferenciou. Podľa katalógu výrobcu má nerezovú membránu, pevnú diferenciu 0,1 až 0,4 bar, znesie preťaženie do 1,2 MPa a médium (paru, vodu, vzduch) do 155 °C, teplota okolia do 120 °C. Kontakty: rozpínací 15 A a spínací 9 A pri 250 V, tri ploché konektory Faston 6,3 mm, certifikácie ENEC a UL. Priemer tela 34 mm.

Ako funguje. Presostat je tlakový spínač ohrevu kotlíka. Para tlačí na nerezovú membránu, tá cez páčku ovláda mikrospínač: pri dosiahnutí nastaveného tlaku rozopne a vypne ohrevné teleso, po poklese tlaku o spínaciu diferenciu znova zopne. Kotlík tak drží pracovný tlak bez zásahu obsluhy. Poistný ventil je až druhý stupeň ochrany pre prípad, že presostat zlyhá.

Kde sa používa. V kotlíkoch žehliacich súprav, žehliacich stolov s vyvíjačom a malých vyvíjačov pary so závitom 1/8". Pri výmene nastavte vypínací tlak podľa štítku stroja a skontrolujte ho manometrom; pri pevnej diferencii sa nastavuje len horná hodnota.

Ako vybrať. Rozhoduje závit a výrobca pôvodného kusa: rovnaký presostat so závitom 1/4" je CEME 1/4", variant s povrchovým mikrospínačom je MA-TER 1/8". Pre nastaviteľnú diferenciu zvoľte DANFOSS KP1 alebo SCL Q6. Tlak kontrolujte manometrom.

Keď presostat zlyhá. Kotlík nenabieha alebo ohrev nevypína a tlak stúpa až k poistnému ventilu: presostat nespína správne. Kotlík pracuje pri nižšom tlaku než kedysi: posunuté nastavenie alebo unavená pružina. Pred výmenou skontrolujte manometrom skutočný tlak a prívodnú trubičku, či nie je zanesená kameňom.
