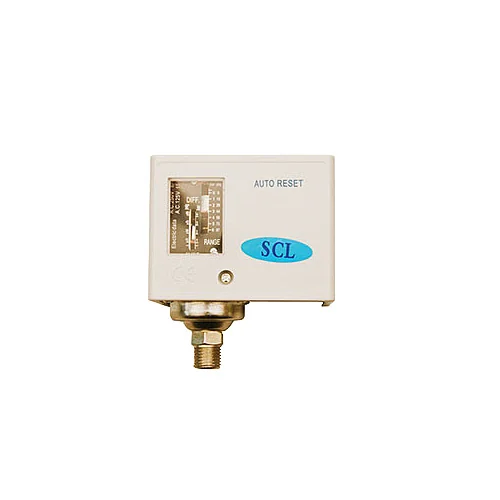

Presostat 1/4" SCL Q6, 0,05 až 0,6 MPa, nastaviteľná diferencia

Skrinkový presostat so stupnicou: tlak aj diferenciu nastavíte podľa okienka, nie podľa citu.

Tlakový spínač SCL typ Q6 v skrinkovom vyhotovení s mosadzným pripojením 1/4". Rozsah 0,05 až 0,6 MPa (0,5 až 6 bar), spínací tlak aj diferencia sa nastavujú vretenami a odčítavajú v okienku so stupnicou RANGE a DIFF, reset je automatický. Konštrukčne zodpovedá skrinkovým presostatom typu KP.

Ako funguje. Presostat je tlakový spínač ohrevu kotlíka. Para tlačí na nerezovú membránu, tá cez páčku ovláda mikrospínač: pri dosiahnutí nastaveného tlaku rozopne a vypne ohrevné teleso, po poklese tlaku o spínaciu diferenciu znova zopne. Kotlík tak drží pracovný tlak bez zásahu obsluhy. Poistný ventil je až druhý stupeň ochrany pre prípad, že presostat zlyhá.

Kde sa používa. V parných kotlíkoch vyvíjačov, žehliacich strojov a lisov so závitom 1/4", kde treba nastaviť pracovný tlak aj diferenciu a mať nastavenie viditeľné na stupnici. Pracovný tlak stroja musí ležať vnútri rozsahu.

Ako vybrať. Rozhoduje závit, rozsah a výrobca pôvodného kusa. Alternatíva s väčším rozsahom je DANFOSS KP1, jednoduché presostaty s pevnou diferenciou sú CEME 1/4" a MA-TER 1/4". Ďalšie technické údaje tohto typu doplníme na vyžiadanie.

Keď presostat zlyhá. Kotlík nenabieha alebo ohrev nevypína a tlak stúpa až k poistnému ventilu: presostat nespína správne. Kotlík pracuje pri nižšom tlaku než kedysi: posunuté nastavenie alebo unavená pružina. Pred výmenou skontrolujte manometrom skutočný tlak a prívodnú trubičku, či nie je zanesená kameňom.
