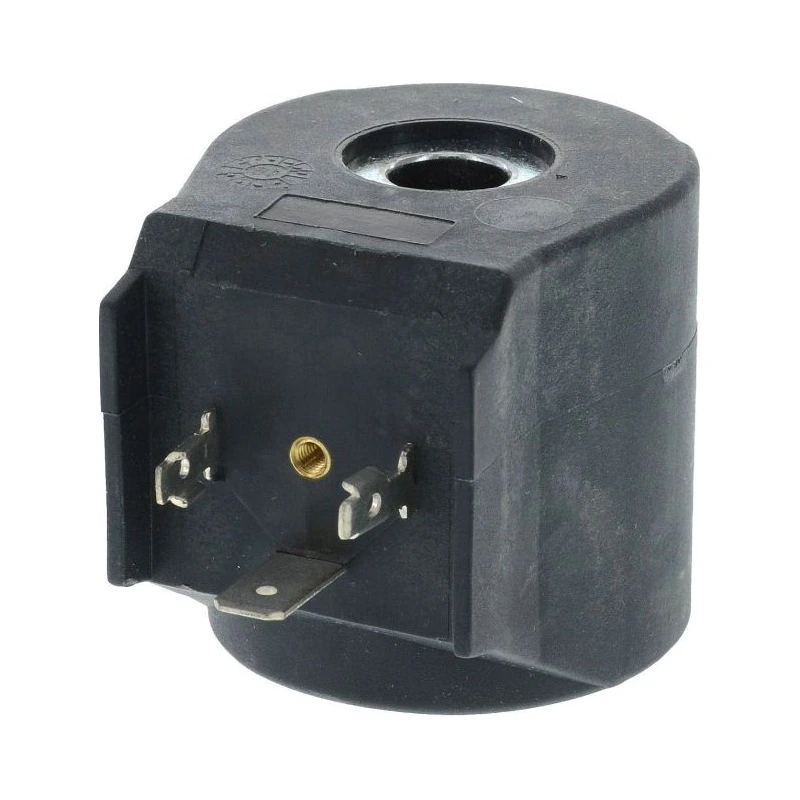

Elektromagnetická cievka CEME 12 W, 24 V, oblá

Keď ventil mlčí a para nejde, vo väčšine prípadov stačí vymeniť cievku, nie celý ventil.

Elektromagnetická cievka CEME s obchodným označením 12 W na napätie 24 V, výška cievky 42 mm. Je to elektrická časť parného ventilu, ktorá sa dá vymeniť samostatne bez zásahu do parného rozvodu: stačí odpojiť konektor, povoliť maticu na vrchu trubky a cievku vymeniť.

Ako to funguje. Cievka je elektromagnet navlečený na trubke ventilu. Po pripojení napätia vtiahne piestik proti pružine a otvorí priechod pary, po odpojení pružina ventil zatvorí. Cievka je určená na trvalé zapnutie (100 % zaťaženie) a má izoláciu triedy H, takže znesie teplo z parného rozvodu. Elektricky sa pripája dvoma plochými kontaktmi Faston 6,3 mm, na ktoré sa nasúva konektor s káblom.

Ku ktorým ventilom. Rovnaká cievka ako cievka 12 W na 230 V, len vinutá na 24 V. Používa sa v strojoch, kde riadenie spína ventily bezpečným nízkym napätím, napríklad na parnom ventile 1/4" CEME 12 W, 24 V. Napätie si overte na štítku pôvodnej cievky alebo na schéme stroja: cievka na 24 V pripojená na 230 V sa okamžite zničí.

Kedy ju meniť. Keď ventil necvakne a nepustí paru, hoci má napätie, býva prerušené vinutie cievky. Rýchly test je zmerať odpor vinutia: nekonečný odpor znamená prerušenú cievku. Telo ventilu v takom prípade ostáva na mieste, vymení sa len cievka. Ak ventil naopak prepúšťa paru aj bez napätia, chyba je v tele ventilu, nie v cievke.
